联轴器的轴孔和联接型式及尺寸：

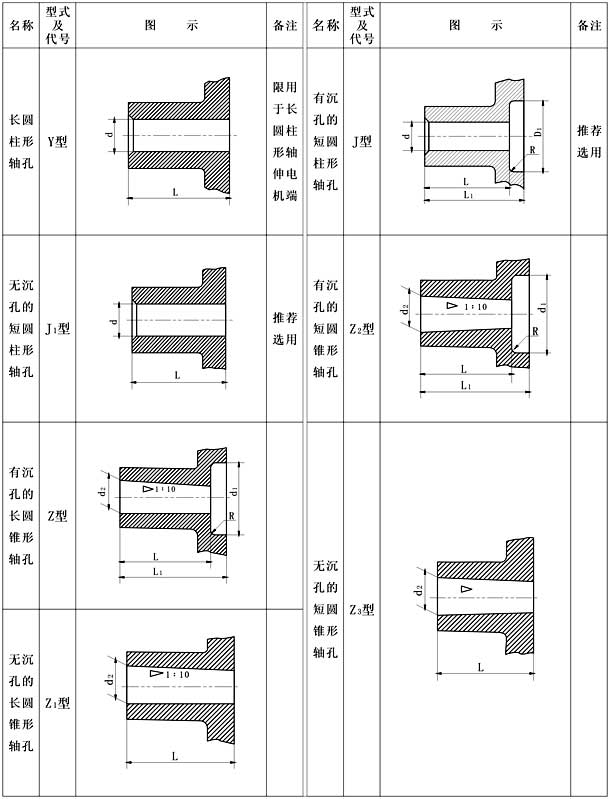

1．轴孔型式及尺寸

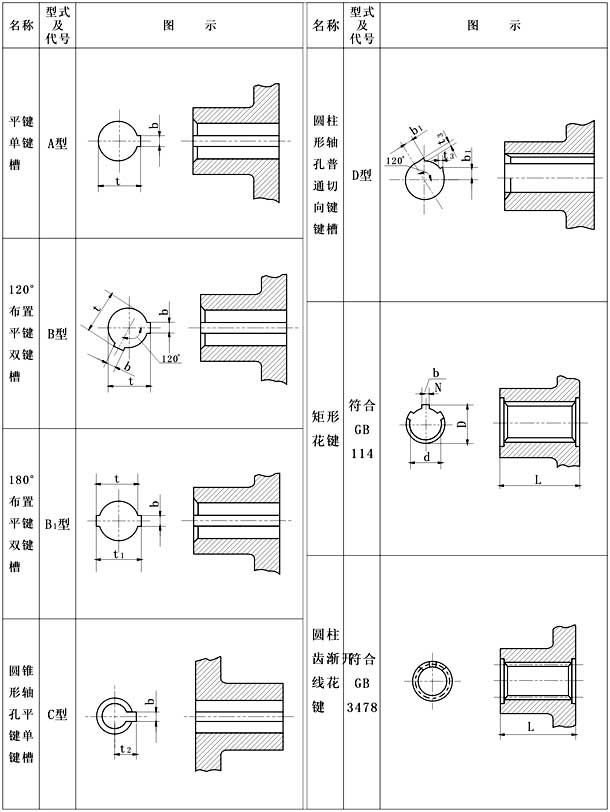

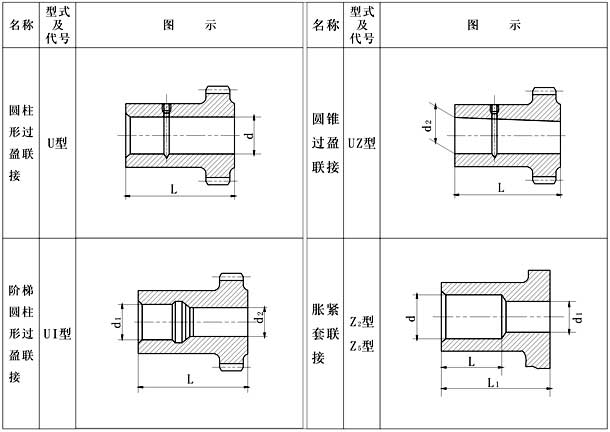

2．联接型式及代号


3.轴孔和联接尺寸
（一）轴孔尺寸
　 1．Y型、J型、J 1 型圆柱形轴孔直径与长度见表。
　 2．Z型、Z 1 型、Z 2 型、Z 3 型圆锥形轴孔直径与长度见表。
（二）联结尺寸
　 1．A、B、B 1 及D型键槽尺寸见表，C型键槽尺寸见表。
　 2．矩形花键槽尺寸按GB114表1的规定。
　 3．圆柱齿渐开线花键尺寸按GB3478．1~3478．2的规定。
　 4．过盈配合油压装卸轴孔直径，油槽数量及尺寸按JB／T6136的规定。
