产品名称： GICL型鼓形齿式联轴器
产品类别： 鼓形齿式联轴器

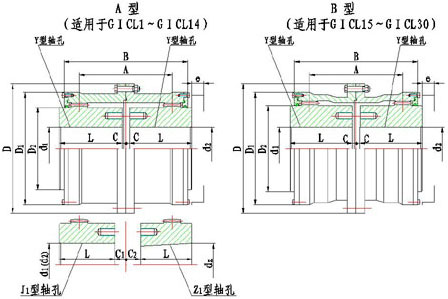

尺 寸 图： 查看
型号 公称转矩 Tn N·m 许用 转速 [n] r/min 轴孔直径 d1，d2，dZ   轴孔长度L D D1 D2 B A C C1 C2 e 润滑脂用量 ml 质量 m kg  转动惯量 l kg·m2
Y J1 Z1
GICL1 630 4000 16、18、19 42 - 125 95 60 115 75 20 - - 30 55 5.9 0.009
20、22、24 52 38 10 - 24
25、28 62 44 2.5 - 19
30、32、35、38 82 60 15 22
GICL2 1120 4000 25、28 62 44 144 120 75 135 88 10.5 - 29 30 100 9.7 0.02
30、32、35、38 82 60 2.5 12.5 30
40、42、45、48 112 84 13.5 28
GICL3 2240 4000 32、32、35、38 82 60 174 140 95 155 106 3 24.5 25 30 140 17.2 0.047
40、42、45、48、50、55、56 112 84 25 28
60 142 107 17 35
GICL4 3550 3600 32、35、38 82 60 196 165 115 178 125 14 37 32 30 170 24.9 0.091
40、42、45、48、50、55、56 112 84 3 17 28
60、63、65、70 142 107 17 25
GICL5 5000 3300 40、42、45、48、50、55、56 112 84 224 183 130 198 142 3 25 28 30 270 38 0.167
60、63、65、70、71、75 142 107 20 35
80 172 132 22 43
GICL6 7100 3000 48、50、55、56 112 84 241 200 145 218 160 6 35 35 30 380 48.2 0.267
60、63、65、70、71、75 142 107 4 20 35
80、85、90 172 132 20 43
GICL7 10000 2680 60、63、65、70、71、75 142 107 260 230 160 244 180 4 25 35 30 570 68.9 0.453
80、85、90、95 172 132 22 43
100 212 167 22 48
GICL8 14000 2500 65、70、71、75 142 107 282 245 175 264 193 5 35 35 30 660 83.3 0.646
80、85、90、95 172 132 22 43
100、110 212 167 48
GICL9 18000 2350 70、71、75 142 107 314 270 200 284 208 10 45 45 30 700 110 1.036
80、85、90、95 172 132 5 22 43
100、110、120、125 212 167 49
GICL10 31500 2150 80、85、90、95 172 132 346 300 220 330 249 5 43 43 30 900 156.7 1.88
100、110、120、125 212 167 22 49
130、140 252 202 29 54
GICL11 40000 1880 100、110、120 212 167 380 330 260 360 267 6 29 49 40 1200 217.1 3.28
130、140、150 252 202 54
160 302 242 64
GICL12 56000 1680 120 212 167 442 380 290 416 313 6 57 57 40 2000 305.1 5.08
130、140、150 252 202 29 55
160、170、180 302 242 28
GICL13 80000 1530 140、150 252 202 482 420 320 476 364 7 54 57 40 3000 419.4 10.06
160、170、180 302 242 32 70
190、200 352 282 80
GICL14 112000 1300 160、170、180 302 242 520 465 360 532 415 8 42 70 40 4500 593.9 16.774
190、200、220 352 282 32 80
GICL15 160000 1180 190、200、220 352 282 580 510 400 556 429 10 34 80 40 5000 783.3 76.55
240、250 410 330 38 -
GICL16 250000 1000 200、220 352 282 680 595 465 640 501 10 58 80 50 8000 1134.4 52.22
240、250、260 410 330 38 -
280 470 380 38
GICL17 280000 980 220 352 282 720 645 495 672 512 10 74 80 50 10000 1305 69
240、250、260 410 330 39 -
280、300 470 380 39
GICL18 355000 900 240、250、260 410 330 775 675 520 702 524 10 46 - 50 11000 1626 96.16
280、300、320 470 380 41
GICL19 450000 830 260 410 330 815 715 560 744 560 10 67 - 50 13000 1773 115.6
280、300、320 470 380 41
340 550 450 41
GICL20 500000 790 280、300、320 470 380 855 755 585 786 595 13 44 - 50 16000 2263 167.41
340、360 550 450 44
GICL21 630000 750 300、320 470 380 915 795 625 808 611 13 59 - 50 20000 2593 215.7
340、360、380 550 450 44
GICL22 710000 720 340、360、380 550 450 960 840 665 830 632 13 44 - 60 26000 3036 278.07
400 650 540
GICL23 800000 680 360、380 550 450 1010 890 710 870 666 13 44 - 60 29000 3668 379.4
400、420 650 540 48
GICL24 1000000 650 380 550 450 1050 925 730 890 685 15 46 - 60 32000 3946 448.4
400、420、450 650 540 50
GICL25 1120000 610 400、420、450、480 650 540 1120 975 770 930 724 15 50 - 60 34000 4443 564.64
GICL26 1125000 580 420、450、480、500 650 540 1160 990 800 950 733 15 50 - 60 37000 4791 637.4
GICL27 1400000 560 450、480、500 650 540 1210 1060 850 958 739 15 55 - 70 45000 5758 866.26
530 800 680
GICL28 1600000 540 480、500 650 540 1250 1080 890 1034 805 20 55 - 70 47000 6232 1020.76
530、560 800 680 55
GICL29 2240000 520 500 650 540 1340 1200 960 1034 792 20 57 - 80 50000 7549 1450.84
530、560、600 800 680 55
GICL30 2800000 500 56、600、630 800 680 1390 1240 1005 1050 806 20 55 - 80 59000 9541 1974.17
