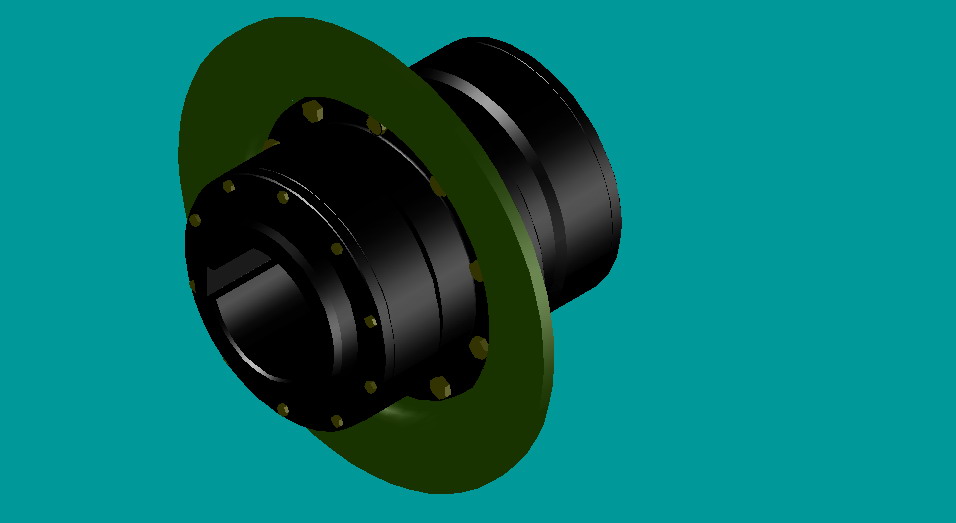

产品名称： WGP型带制动盘鼓形齿式联轴器
产品类别： 鼓形齿式联轴器

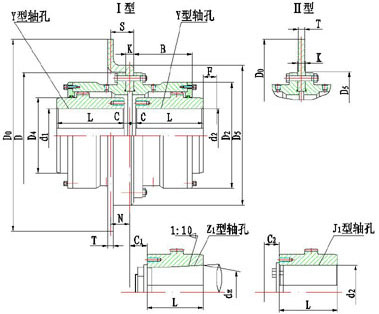

尺 寸 图： 查看
型号 公称转矩
Tn N·m		 许用 转速
[n]
r/min		 轴孔直径
d1，d2，dZ		 轴孔长度L D0 D D2 D4 B F N R C C1 C2 质量m/kg 转动惯量I
kg·m2		 润滑脂用量
/kg
Y J1 Z
WGP1 710 4000 12、14 32 - 315 122 98 60 58 30 38 2 30 - - 5.62 0.078 0.11
16、18、19 42 - 20 - -
20、22、24 52 - 10 - -
25、28 62 44 3 19 18
30、32、35、38 82 60 23 12
40、42 112 84 29 12
WGP2 1250 4000 22、24 52 - 315 150 118 77 68 30 38 2.5 20 - - 9.62 0.022 0.12
25、28 62 - 10 - -
30、32、35、38 82 60 3 23 16
40、42、45、48、50、55、56 112 84 29
WGP3 2500 3550 22、24 52 - 355 170 140 90 80 30 49 3 33 - - 16.6 0.047 0.2
25、28 62 - 23 - -
30、32、35、38 82 60 3 23 25
40、42、45、48、50、55、56 112 84 29 16
60、63 142 107 36
WGP4 4500 2500 30、32、35、38 82 - 400 450 500 200 160 112 90 30 45 3 13 - - 25.3 0.098 0.28
40、32、45、48、50、55、56 112 84 3 29 17
60、63、65、70、71、75 142 107 36
80 172 132 41
WGP5 7100 2500 30、32、35、38 82 - 400 450 500 225 180 128 100 30 45 4 23 - - 34.7 0.174 0.45
40、42、45、48、50、55、56 112 84 3 29 19
60、63、65、70、71、75 142 107
36
80、85、90 172 132 41
WGP6 10000 2000 32、35、38 82 - 450 500 560 630 245 200 145 112 30 44 4 35 - - 51.3 0.293 0.65
40、42、45、48、50、55、56 112 - 5 - -
60、63、65、70、71、75 142 107 38 20
80、85、90、95 172 132 43
100 212 167 48
WGP7 14000 1700 32、35、38 82 - 450 500 560 710 272 230 160 122 30 44 4 45 - - 68 0.53 0.8
40、42、45、48、50、55、56 112 - 15 - -
60、63、65、70、71、75 142 107 5 38 20
80、85、90、95 172 132 43
100、110 212 167 48
WGP8 20000 1700 55、56 112 - 500 560 630 710 290 245 170 136 30 44 5 29 - - 79 0.71 0.95
60、63、65、70、71、75 142 107 5 38 34
80、85、90、95 172 132 43 20
100、110、120、125 212 167 48
WGP9 25000 1600 65、70、71、75 142 107 560 630 710 800 315 265 190 140 30 58 5 5 38 38 106.5 1.05 1.3
80、85、90、95 172 132 43 28
100、110、120、125 212 167 48
130、140 252 202 53
WGP10 40000 1600 75 142 - 630 710 800 355 300 225 165 30 58 6 28 - - 159 1.74 1.6
80、85、90、95 172 132 5 43 38
100、110、120、125 212 167 48 28
130、140、150 252 202 53
160 302 242 63
WGP11 56000 1400 80、90、95 172 - 710 800 900 412 345 256 180 40 58 6 15 - - 215 3.67 2
100、110、120、125 212 167 8 51 32
130、140、150 252 202 56
160、170、180 302 242 66
WGP12 80000 1400 120、125 212 167 710 800 900 440 375 288 207 40 58 7 8 51 45 303 6.4 3.4
130、140、150 252 202 56 32
160、170、180 302 242 66
190、200 352 282 76
WGP13 112000 1400 140、150 252 202 800 900 490 425 320 235 50 58 8 8 56 38 291 10.45 4.4
160、170、180 302 242 66 32
190、200、220 352 282 76
WGP14 160000 1200 160、170、180 302 242 900 1000 545 462 362 265 50 65 9 10 68 32 523 17.48 6.6
190、200、220 352 282 78
240、250、260 410 330 - 10


制动盘直径D0 T k S D5max 质量m/kg 转动惯用I/kg·m2
Ⅰ Ⅱ Ⅰ Ⅱ Ⅰ Ⅱ
315 15 10 42 180 155 8.5 6.7 0.116 0.11
355 15 10 54 200 175 11.4 9.9 0.192 0.178
400 15 14 54 255 230 15.2 12.4 0.32 0.287
450 15 16 54 305 280 19.7 15.6 0.55 0.462
500 15 18 54 325 295 25 20 0.83 0.712
560 15 18 54 350 320 30.7 25.6 1.28 1.127
630 15 20 54 400 360 38.8 33 2.06 1.826
710 15 20 54 480 450 46.5 39.4 3.32 2.912
800 15 24 70 540 500 67.8 52.7 5.87 4.81
900 15 24 70 600 560 86.6 70.3 9.3 7.852
1000 20 30 80 620 560 128.8 115.1 17.4 15.65
