| 产品名称： |
SWL-III型联轴器 |
| 产品类别： |
十字轴式万向联轴器 |

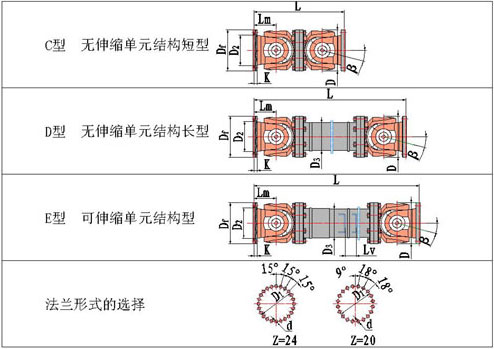

| 尺 寸 图： |
查看
|
|
|
|
|
通用尺寸 |
标准回转直径D |
620 |
680 |
780 |
840 |
920 |
1000 |
1100 |
1200 |
|
公称扭矩Tn(KN·m) |
1250 |
1600 |
2500 |
3150 |
4000 |
5000 |
6700 |
9000 |
|
疲劳扭矩Tj (KN·m) |
625 |
800 |
1250 |
1600 |
2000 |
2500 |
3350 |
4500 |
|
标准法兰直径Df |
620 |
680 |
780 |
840 |
920 |
1000 |
1100 |
1200 |
|
D1 |
575 |
635 |
725 |
775 |
855 |
915 |
1015 |
1100 |
|
D2 |
500 |
550 |
640 |
710 |
760 |
840 |
920 |
1000 |
|
D3 |
426 |
508 |
630 |
660 |
750 |
790 |
850 |
900 |
|
Lm |
310 |
330 |
335 |
360 |
370 |
405 |
425 |
480 |
460 |
480 |
515 |
535 |
570 |
600 |
620 |
660 |
|
K |
55 |
55 |
62 |
70 |
80 |
90 |
100 |
110 |
|
Z |
20 |
24 |
24 |
24 |
24 |
20 |
20 |
20 |
|
d |
25 |
25 |
31 |
38 |
38 |
50 |
50 |
58 |
|
β |
5° |
10° |
5° |
10° |
5° |
10° |
5° |
10° |
5° |
10° |
5° |
10° |
5° |
10° |
5° |
10° |
|
法兰螺栓规格 |
M24 |
M24 |
M30 |
M36 |
M36 |
M48 |
M48 |
M56 |
|
|
|
|
|
