系列：
名称：

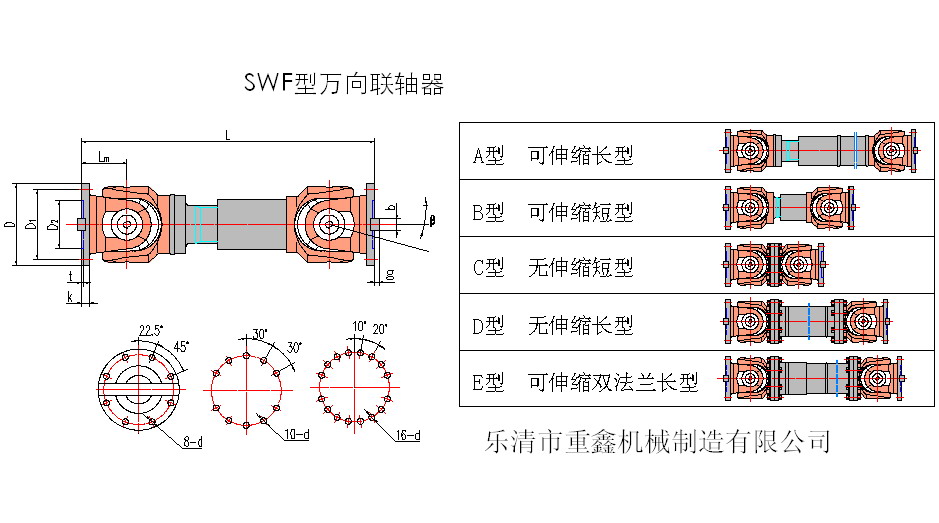

产品名称： SWF型万向联轴器
产品类别： 十字轴式万向联轴器

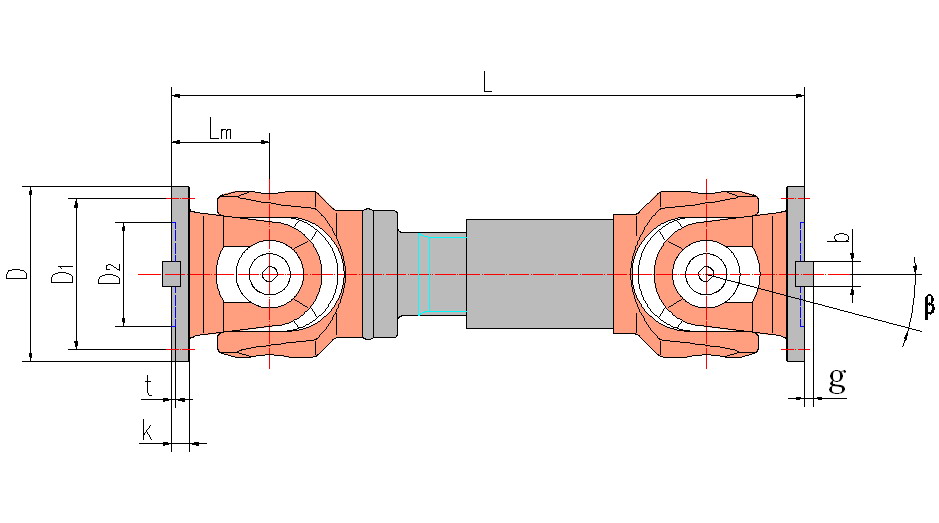

尺 寸 图： 查看

型号

 回转直径 D mm 公称转矩 Tn KN·m 疲劳转矩 TK KN·m 轴线折角 β≤ 标准 伸缩量 +S -S 尺寸mm
D1 D2(H7) L1 E E1 n-d b×h
SWF225□ 2255 50 25 15° +40 -25 196 135 120 20 5 8-17 32×18
SWF250□ 250 71 35.5 +40 -30 218 150 140 25 6 8-19 40×25
SWF285□ 285 112 56 +50 -35 245 170 160 27 7 8-21 40×30
SWF315□ 315 140 71 +60 -35 280 185 180 32 8 10-23 40×30
SWF350□ 350 200 100 +70 -40 310 210 194 35 8 10-23 50×32
SWF390□ 390 280 140 +75 _45 345 235 215 40 8 10-23 70×36
SWF440□ 440 400 200 +85 -55 390 255 260 42 10 16-28 80×40
SWF490□ 490 560 280 +95 -60 435 275 270 47 12 16-31 90×45
SWF550□ 550 800 400 +110 -70 492 320 305 50 12 16-31 100×45
SWF620□ 620 1120 560 +120 -80 555 380 340 55 12 10-38 100×50
