产品名称： SWC型万向联轴器
产品类别： 十字轴式万向联轴器
尺 寸 图： 查看

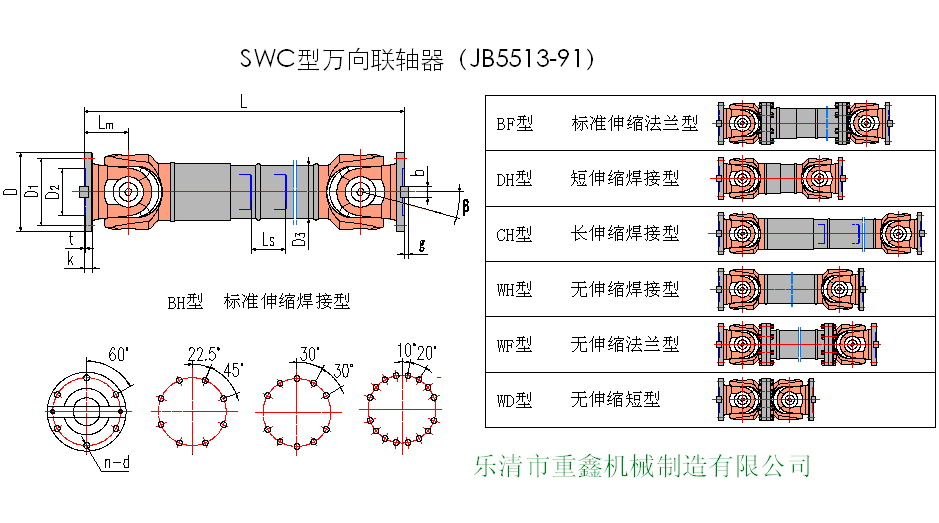

 BH型标准伸缩焊接式万向联轴器基本参数和主要尺寸

型  号
回转
直径
D
mm
公称
转矩
Tn
KN·m
疲劳
转矩
Tr
KN·m
轴线
折角
   β
(°)
伸缩量
Lm
mm
尺        寸    mm
转动惯量I    kg·㎡
Lmin
D1
(js11)
D2
(H7)
D3
Lm
n－d
k
t
b
(h9)
g
Lmin
增长
100mm
SWC100BH
100
2.5
1.25
≤25
55
405
84
57
60
55
6-9
7
2.5
－
－
0.004
0.0002
SWC120BH
120
5
2.5
≤25
80
485
102
75
70
65
8-11
8
2.5
－
－
0.011
0.0004
SWC150BH
150
10
5
≤25
80
590
130
90
89
80
8-13
10
3
－
－
0.042
0.0016
SWC180BH
180
22.4
11.2
≤15
100
840
155
105
114
110
8-17
17
5
24
7
0.175
0.007
SWC200BH
200
36
18
≤15
110
860
170
120
133
115
8-17
17
5
28
8
0.314
0.013
SWC225BH
225
56
28
≤15
140
920
196
135
152
120
8-17
20
5
32
9
0.538
0.023
SWC250BH
250
80
40
≤15
140
1035
218
150
168
140
8-19
25
6
40
12.5
0.966
0.028
SWC285BH
285
120
58
≤15
140
1190
245
170
194
160
8-21
27
7
40
15
2.011
0.051
SWC315BH
315
160
80
≤15
140
1315
280
185
219
180
10-23
32
8
40
15
3.605
0.08
SWC350BH
350
225
110
≤15
150
1440
310
210
145
194
10-23
35
8
50
16
5.316
0.146
SWC390BH
390
320
160
≤15
170
1590
345
235
267
215
10-25
40
8
70
18
12.16
0.222
SWC440BH
440
500
250
≤15
190
1875
390
255
325
260
16-28
42
10
80
20
21.42
0.474
SWC490BH
490
700
350
≤15
190
1985
435
275
351
270
16-31
47
12
90
22.5
34.10
0.690
SWC550BH
550
1000
500
≤15
240
2300
492
320
426
305
16-31
50
12
100
22.5
68.92
1.357
注1：Tr――在交变负荷下按疲劳强度所允许的转矩。
注2：Lmin――缩短后的最小长度。
注3：L――安装长度，按需要确定。





















BF型标准伸缩法兰式万向联轴器基本参数的主要尺寸

型  号
回转
直径
D
mm
公称
转矩
Tn
KN·m
疲劳
转矩
Tr
KN·m
轴线
折角
β
(°)
伸缩量
Lm
mm
尺        寸    mm
转动惯量I   kg·㎡
Lmin
D1
(js11)
D2
(H7)
D3
Lm
n-d
k
t
b
(h9)
g
Lmin
增长
100mm
SWC180BF
180
22.4
11.2
≤15
100
840
155
105
114
110
8-17
17
5
24
7
0.267
0.007
SWC200BF
200
36
18
≤15
110
860
170
120
133
115
8-17
17
5
28
8
0.505
0.013
SWC225BF
225
56
28
≤15
140
920
196
135
152
120
8-17
20
5
32
9
0.788
0.023
SWC250BF
250
80
40
≤15
140
1035
218
150
168
140
8-19
25
6
40
12.5
1.445
0.028
SWC285BF
285
120
58
≤15
140
1190
245
170
194
160
8-21
27
7
40
15
2.873
0.051
SWC315BF
315
160
80
≤15
140
1315
280
185
219
180
10-23
32
8
40
15
5.094
0.08
SWC350BF
350
225
110
≤15
150
1440
310
210
145
194
10-23
35
8
50
16
7.476
0.146
SWC390BF
390
320
160
≤15
170
1590
345
235
267
215
10-25
40
8
70
18
16.62
0.222
SWC440BF
440
500
250
≤15
190
1875
390
255
325
260
16-28
42
10
80
20
28.24
0.474
SWC490BF
490
700
350
≤15
190
1985
435
275
351
270
16-31
47
12
90
22.5
48.43
0.690
SWC550BF
550
1000
500
≤15
240
2300
492
320
426
305
16-31
50
12
100
22.5
86.98
1.357
注1：Tr――在交变负荷下按疲劳强度所允许的转矩。
注2：Lmin――缩短后的最小长度。
注3：L――安装长度，按需要确定。



















 DH型短伸缩焊接式万向联轴器基本参数和主要尺寸

型  号
回转
直径
D
mm
公称
转矩
Tn
KN·m
疲劳
转矩
Tr
KN·m
轴线
折角
β
(°)
伸缩量
Lm
mm
尺        寸    mm
转动惯量I    kg·㎡
Lmin
D1
(js11)
D2
(H7)
D3
Lm
n-d
k
t
b
(h9)
g
Lmin
增长
100mm
SWC180DH1
180
22.4
11.2
≤15
55
600
155
105
114
110
8-17
17
5.0
24
7
0.162
0.007
SWC180DH2
105
650
0.165
SWC200DH1
200
36
18
≤15
60
620
170
120
133
115
8-17
17
5.0
28
8
0.261
0.013
SWC200DH2
120
680
0.276
SWC225DH1
225
56
28
≤15
70
640
196
135
152
120
8-17
20
5.0
32
9
0.397
0.023
SWC225DH2
140
710
0.415
SWC250DH1
250
80
40
≤15
70
735
218
150
168
140
8-19
25
6.0
40
12.5
0.885
0.028
SWC250DH2
130
795
0.9
SWC285DH1
285
120
58
≤15
80
880
245
170
194
160
8-23
27
7.0
40
15
1.801
0.051
SWC285DH2
150
950
1.876
SWC315DH1
315
160
80
≤15
90
980
280
185
219
180
10-23
32
8.0
40
15
3.163
0.008
SWC315DH2
190
1070
3.331
SWC350DH1
350
225
110
≤15
90
1070
310
210
245
194
10-23
35
8.0
50
16
5.330
0.146
SWC350DH2
190
1170
5.721
SWC390DH1
390
320
160
≤15
90
1200
345
235
267
215
10-25
40
8.0
70
18
10.76
0.222
SWC390DH2
190
1300
11.13
注1：Tr――在交变负荷下按疲劳强度所允许的转矩。
注2：Lmin――缩短后的最小长度。
注3：L――安装长度，按需要确定。
