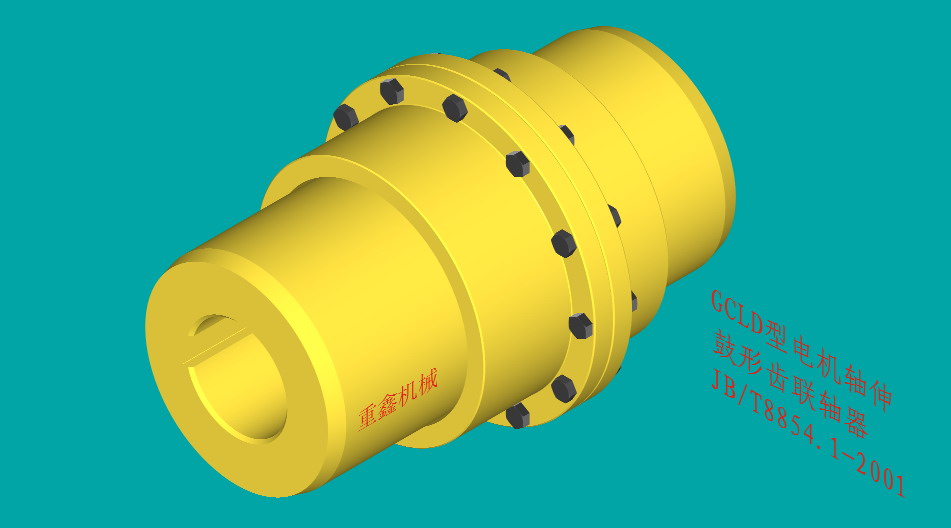

产品名称：	GCLD型鼓形齿式联轴器
产品类别：	鼓形齿式联轴器

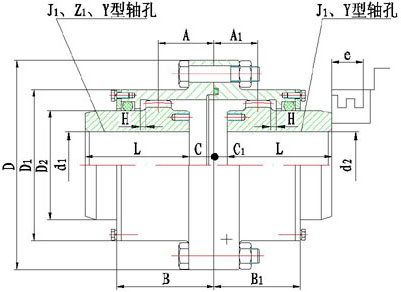

尺寸图：	查看

型号	公称转矩 Tn KN·m	许用转速 [n] r/min	轴孔直径	轴孔长度 L		D	D₁	D₂	C	C₁	H	A	A₁	B	B₂	e	转动惯量 kg·m²	润滑脂用量 mL	重量 kg
				Y	J₁ｚ₁
			d₁_，d₂_，d_z
			mm
GCLD1	1.12	4000	22、24	52	38	127	95	75	27	6	2	43	22	66	45	42	0.00875	107	6.2
			25、28	62	44												0.01025		7.2
			30、32、35、38	82	60												0.011		7.8
			40、42、45、48、50、55、56	112	84												0.01175		9.6
GCLD2	1.8	4000	38	82	60	149	116	90	26.5	6.5	2	49.5	24.5	70	49	42	0.02125	137	11.2
			40、42、45、48、50、55、56	112	87												0.02425		14
			60、63、65	142	107				33								0.0215		16.4
GCLD3	3.15	4000	40、42、45、48、50、55、56	112	84	167	134	105	33	7	2.5	53.5	27.5	80	54	42	0.04	201	17.2
			60、63、65、70、71、75	142	107												0.0475		22.4
GCLD4	5	4000	45、48、50、55、56	112	84	187	153	125	33.5	7.5	2.5	54	28	81	55	42	0.0725	238	25.2
			60、63、65、70、71、75	142	107												0.0825		26.4
			80、85、90	172	132				38								0.095		35.6
GCLD5	7.1	3750	50、55	112	84	204	170	140	37.5	7.5	2.5	60	30	89	59	42	0.1125	298	31.6
			60、63、65、70、71、75	142	107												0.1275		38
			80、85、90、95	172	132												0.145		44.6
			100、（105）	212	167				43.5								0.1675		53.9
GCLD6	10	3300	55、56	112	84	230	186	155	43.5	8.5	3	68.5	33.5	106	71	47	0.1875	465	40.5
			60、63、65、70、71、75	142	107												0.21		49.8
			80、85、90、95	172	132												0.235		56.3
			100、110、（115）	212	167												0.2675		67.5
GCLD7	16	3000	60、63、65、70、71、75	142	107	256	212	180	48	9	3	73.5	34.5	112	73	47	0.3575	561	63.9
			80、85、90、95	172	132												0.40		74.7
			100、110、120、125	212	167												0.4625		88
			130、（135）	252	202												0.5275		106.7
GCLD8	22.4	2650	65、70、71、75	142	107	287	239	200	40.5	8.5	3.5	75	39	118	82	47	0.560	734	81.7
			80、85、90、95	172	132												0.6275		95.5
			100、110、120、125	212	167				48								0.72		114
			130、140、150	252	202												0.8125		123
GCLD9	35.5	2350	70、71、75	142	107	325	276	235	49.5	9.5	3.5	87.5	40.5	132	85	47	1.0775	956	112
			80、85、90、95	172	132												1.2075		130
			100、110、120、125	212	167												1.3825		156
			130、140、150	252	202												1.56		181
			160、170、(175)	302	242				58								1.77		212
GCLD10	50	2100	75	142	107	362	313	270	65	11	4	98.5	44.5	149	95	49	1.97	1320	161
			80、85、90、95	172	132												2.0725		172
			100、110、120、125	212	167												2.38		206
			130、140、150	252	202												2.5625		239
			160、170、180	302	242												3.055		280
			190、200	352	282				68								3.4225		319
