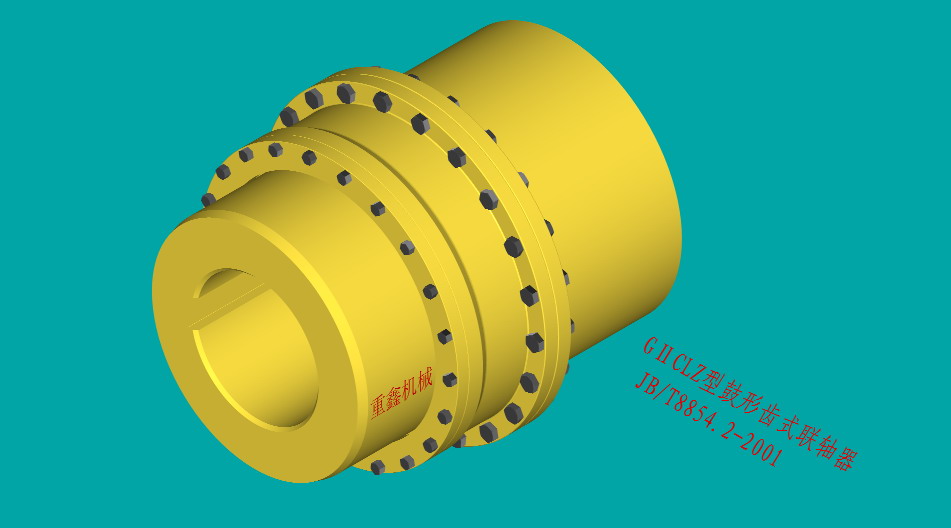

产品名称： GIICLZ型鼓形齿式联轴器
产品类别： 鼓形齿式联轴器

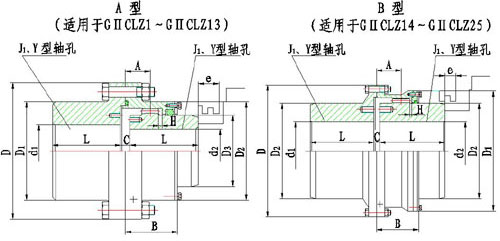

尺 寸 图： 查看
型号 公称转矩
Tn
KN·m		 许用转速
[n]
r/min		 轴孔直径 轴孔长度L D D1 D2 D3 C H A B e 转动惯量
kg·m2		 润滑脂用量
mL		 重量
kg
d1，d2， Y J1
mm
GIICLZ1 0.4 4000 16、18、19 42 - 103 71 71 50 8 2 18 38 38 0.004 31 3.5
20、22、24 52 38 0.00375 3.3
25、28 62 44 0.004 3.5
30、32、35、38* 82 60 0.005 4.1
40*、42*、45*、48*、50* 112 84 0.007 5.7
GIICLZ2 0.71 4000 20、22、24 52 - 115 83 83 60 8 2 21 44 42 0.00675 42 5.3
25、28 62 44 0.00625 4.8
30、32、35、38 82 60 0.007 5.7
40、42、45、48*、50*、55*、56* 112 84 0.008 7.2
60* 142 107 0.01 9.2
GIICLZ3 1.12 4000 22、24 52 - 127 95 95 75 8 2 22 45 42 0.009 42 3.8
25、28 62 44 0.011 7.8
30、32、35、38 82 60 0.011 7.6
40、42、45、48、50、55、56 112 84 0.01325 9.8
60*、63*、65*、70* 142 107 0.01675 12.5
GIICLZ4 1.8 4000 38 82 60 149 116 116 90 8 2 24.5 49 42 0.02125 53 10.5
40、42、45、48、50、55、56 112 84 0.0255 13.5
60、63、65、70*、71*、75* 142 107 0.039 16.5
80* 172 132 0.04875 19.4
GIICLZ5 3.15 4000 40、42、45、48、50、55、56 112 84 167 134 134 105 10 2.5 27.5 54 42 0.044 77 18.1
60、63、65、70、71、75 142 107 0.05175 23.1
80*、85*、90* 172 132 0.0625 28.5
GIICLZ6 5.00 4000 45、48、50、55、56 112 84 187 153 153 125 10 2.5 28 55 42 0.075 91 23.9
60、63、65、70、71、75 142 107 0.089 29.3
80、85、90、95* 172 132 0.10425 35.4
100*、(105)* 212 167 0.1065 36.2
GIICLZ7 7.1 3750 50、55、56 112 84 204 170 170 140 10 2.5 30 59 42 0.1145 108 29.6
60、63、65、70、71、75 142 107 0.1335 36.3
80、85、90、95 172 132 0.157 43.8
100、(105)、110*、(115)* 212 167 0.1898 54.3
GIICLZ8 10.00 3300 55、56 112 84 230 186 186 155 12 3 33.5 71 47 0.184 161 37.8
60、63、65、70、71、75 142 107 0.215 46.1
80、85、90、95 172 132 0.249 54.9
100、110、（115）120*、125* 212 167 0.297 67.4
GIICLZ9 16 3000 60、63、65、70、71、75 142 107 256 212 212 180 12 3 34.5 73 47 0.358 184 60
80、85、90、95 172 132 0.415 71.8
100、110、120、125 212 167 0.499 88
130、（135）140*、150* 252 202 0.575 104.4
GIICLZ10 22.4 2650 65、70、71、75 142 107 287 239 239 200 14 3.5 39 82 47 0.58 276 76.1
80、85、90、95 172 132 0.6725 91.1
100、110、120、125 212 167 0.8025 111.5
130、140、150 252 202 0.935 133.5
GIICLZ11 35.5 2350 100、120、125 212 167 325 250 276 235 14 3.5 40.5 85 47 1.223 322 137
130、140、150 252 202 1.41 162.4
160、170、（175） 302 242 1.625 193
GIICLZ12 50 2100 130、140、150 252 202 362 286 313 270 16 4 44.5 95 49 2.39 404 212.8
160、170、180 302 242 2.763 268
190、200 352 282 3.093 290
GIICLZ13 71 1850 150 252 202 412 322 350 300 18 4.5 49 104 49 3.93 585 272.3

160、170、180、
（185）

 302 242 4.535 320
190、200、220、
（225）		 352 282 6.34 370
GIICLZ14 112 1650 170、180、（185） 302 242 462 420 335 - 22 5.5 86 148 63 6.9 1600 389
190、200、220 352 282 7.675 438
240、250 410 330 8.6 509
GIICLZ15 180 1500 190、200、220 352 282 512 465 380 - 22 5.5 91 158 63 12.425 2100 566
240、250、260 410 330 13.975 650
280、（285） 470 380 15.575 740
GIICLZ16 250 1300 220 352 282 580 522 430 - 28 7 104.5 177 67 21.2 2500 751
240、250、260 410 330 23.125 857
280、300、320 470 380 26.35 974
GIICLZ17 355 1200 250、260 410 330 644 582 490 - 28 7 99 182 67 38.825 2700 1110
280、（290）300、320 470 380 43.25 1255
340、360、（365） 550 450 49.5 1465
GIICLZ18 500 1050 280、（295）300、320 470 380 726 658 540 - 28 8 111 215 75 69.5 3900 1580
340、360、380 550 450 78.75 1830
400 650 540 90.5 2160
GIICLZ19 710 950 300、320 470 380 818 748 630 - 32 9 116 220 75 122.5 5000 2115
340、（350）、360、380、（390） 550 450 139.5 2457
400、420、440、450、460、（470） 650 540 161.25 2892
GIICLZ20 1000 800 360、380、（390） 550 450 928 838 720 - 32 10.5 123.5 235 75 240 6200 3223
400、420、440、450、460、 480、500 650 540 277.25 3793
530、（540） 800 680 335 4680
GIICLZ21 1400 750 400、420、440、450、460 480、500 650 540 1022 928 810 - 40 11.5 127.5 245 75 435 7000 4780
530、560、600 800 680 527.75 5905
GIICLZ22 1800 650 450、460、480、500 650 540 1134 1036 915 - 40 13 131 255 75 701.25 8700 6069
530、560、600、630 800 680
670、（680） 900 780 852.25 7504
GIICLZ23 2500 600 530、560、600、630 800 680 1282 1178 1030 - 50 14.5 149.5 290 80 1415.75 15000 9633
670、（700）、710、750、（770） 900 780 1638.75 11133
GIICLZ24 3550 550 560、600、630 800 680 1428 1322 1175 - 50 16.5 158.5 305 80 2330.5 18000 12460
670、710、750 900 780 2682.75 14465
800、850 1000 880 2976.25 16110
GIICLZ25 4500 460 670、（700）710、750 900 780 1644 1538 1390 - 50 19 162.5 310 80 5174.25 23000 19837
800、850 1000 880 5836.5 22381
900、950 - 980 6413 24765
1000、（1040） - 1100 7198.25 27797
